Type-C规范的负载开关IC产品 具有OVLO功能且符合


东莞市欣时代精密科技有限公司

　已推出了符合USB Type-C™ 规范东芝（用于USB PD）的“TCK30系列”28V负载开关IC产品。


这些产品采用了各种保护功能，比如过电压锁定（OVLO*3）功能和反向电流阻断功能，为实现电源的安全设计提供了开关解决方案。

特性

• 低导通电阻：73mΩ @ VIN=4.5V

• 最大输出电流：3A

• 最大输入电压：28V

• 内置多种保护功能：过电压锁定（OVLO）功能、反向电流阻断功能、热关断功能、欠电压锁定（ULVO*4）功能

• 封装：WCSP9

通过采用0.5mm间距的WCSP型封装，实现了1.5 × 1.5mm的小形尺寸（PD=1.65W）
应用

• 符合USB Type-C™规范（USB PD）的设备

• 要求使用5至12V电源的设备，比如用于快速充电、无线电源

• 智能手机、平板电脑、可穿戴设备等移动设备

产品阵容
器件
型号		 过电压锁定（OVLO） 控制引脚 控制引脚内部连接
VOVL典型值（V） CE VCT VCT电阻
TCK301G 6.6 低电平 高电平 上拉
TCK302G 10.5 低电平 高电平 上拉
TCK303G 15.5 低电平 高电平 上拉
TCK304G 6.6 高电平 低电平 下拉
TCK305G 10.5 低电平 低电平 下拉

电路实例

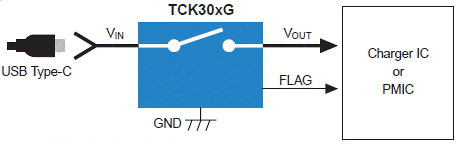

充电电路实例


*关于详细内容，请参考网站上的应用说明。

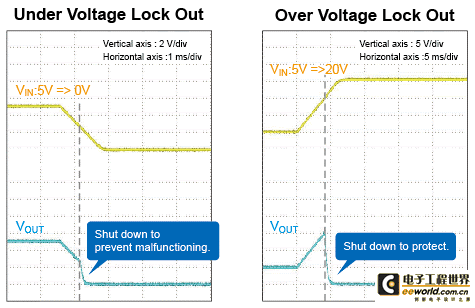

特性曲线（参考）
